Onyx IP LED Beam
Описание

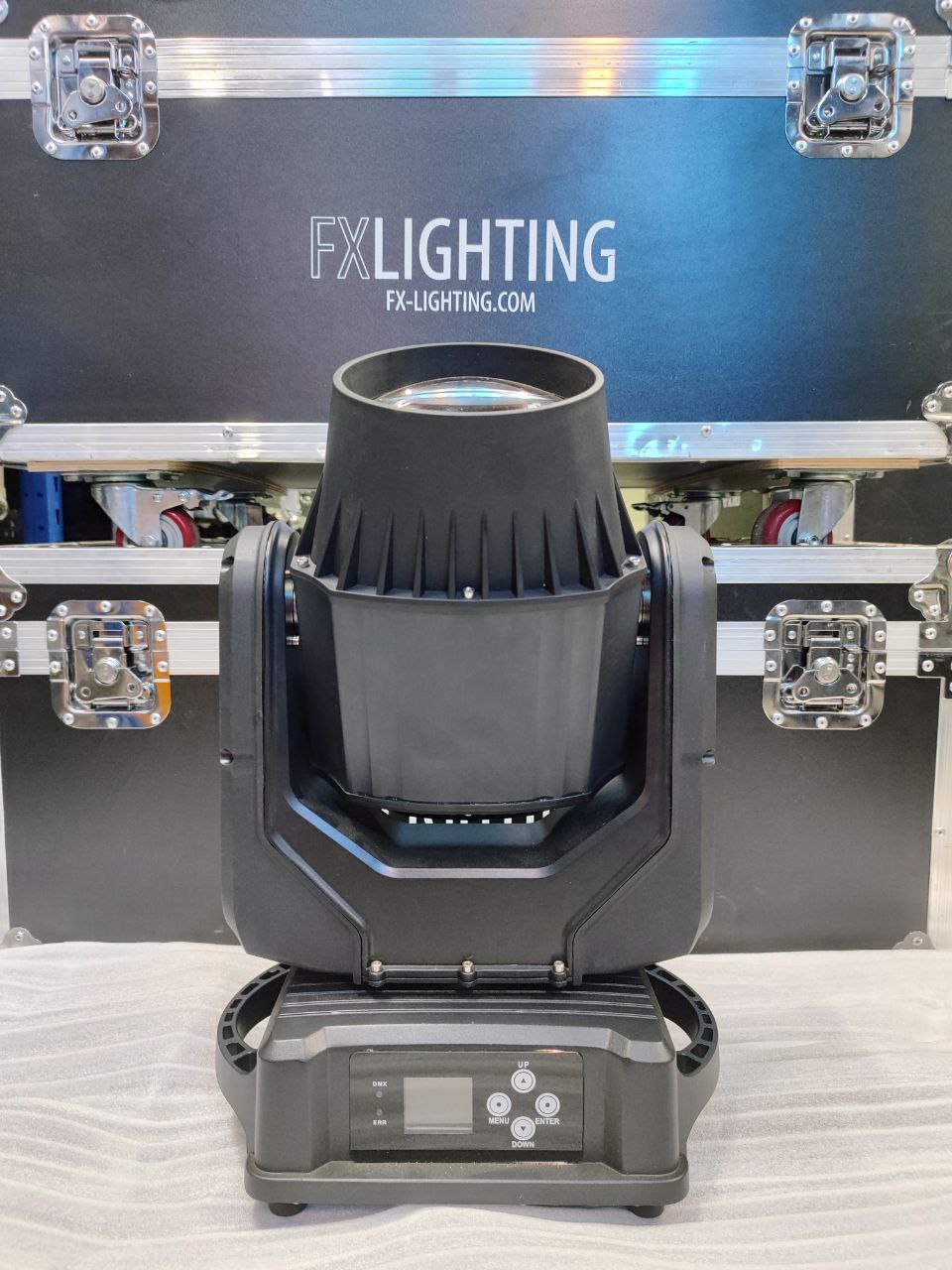

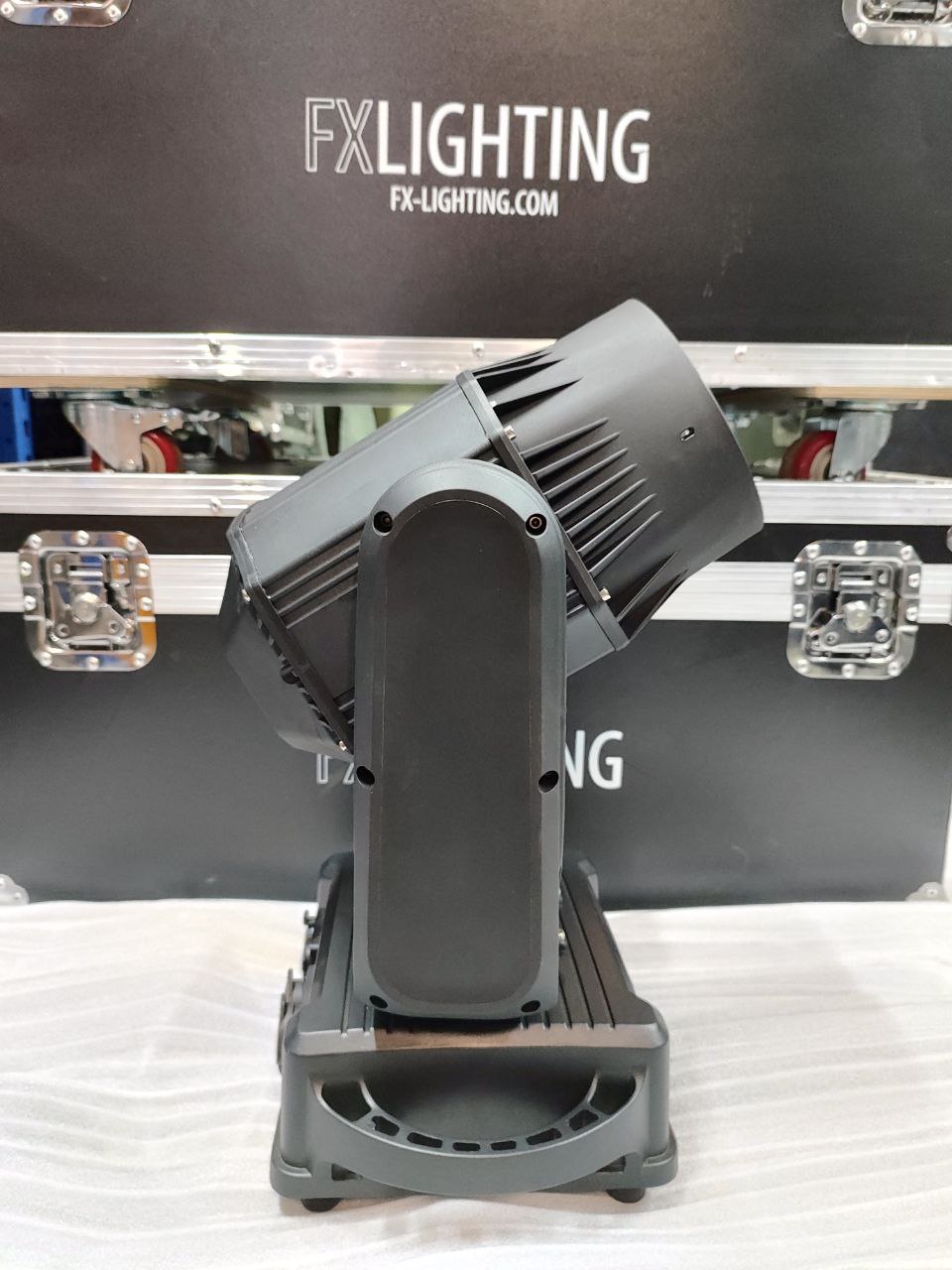

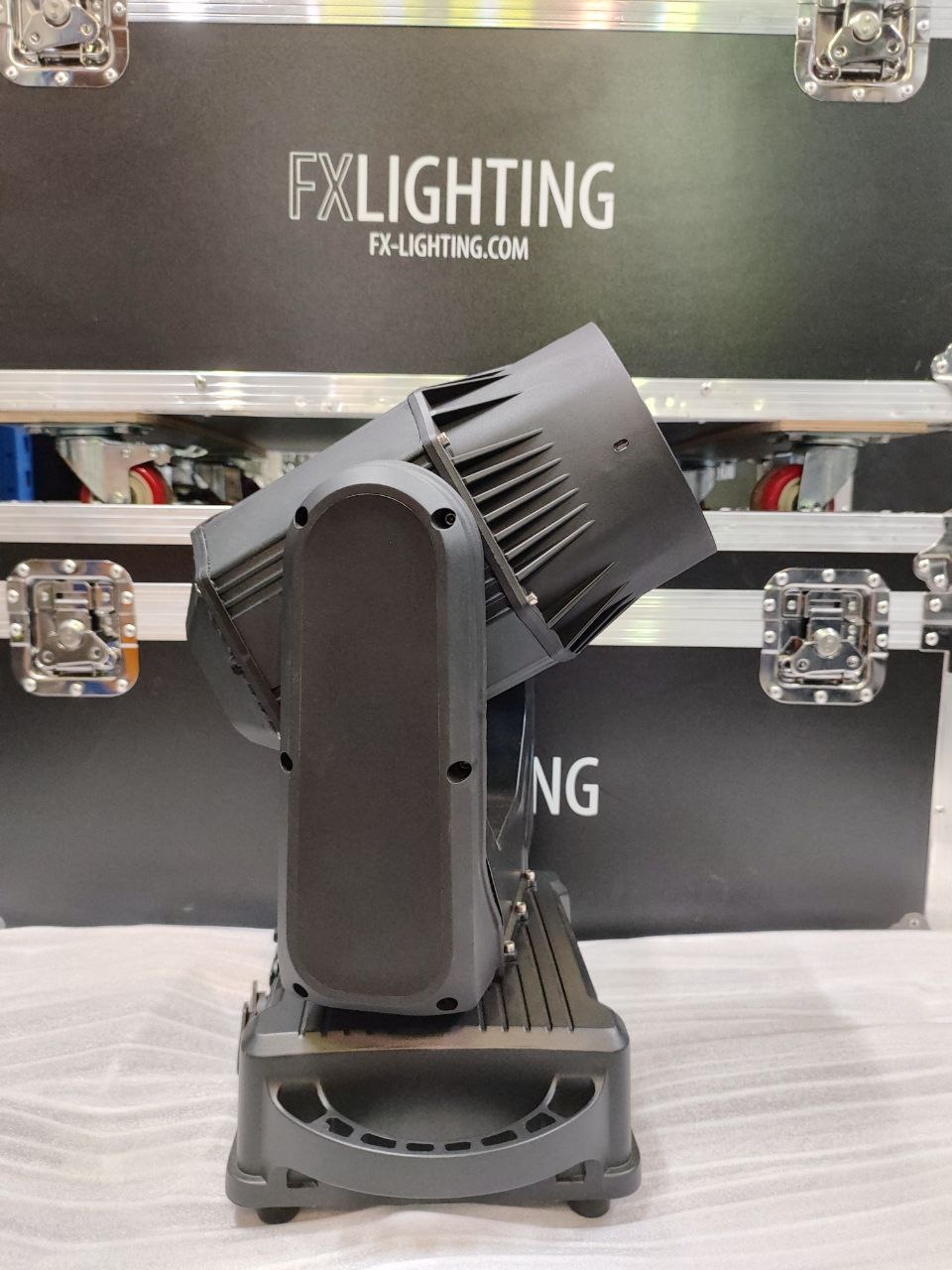

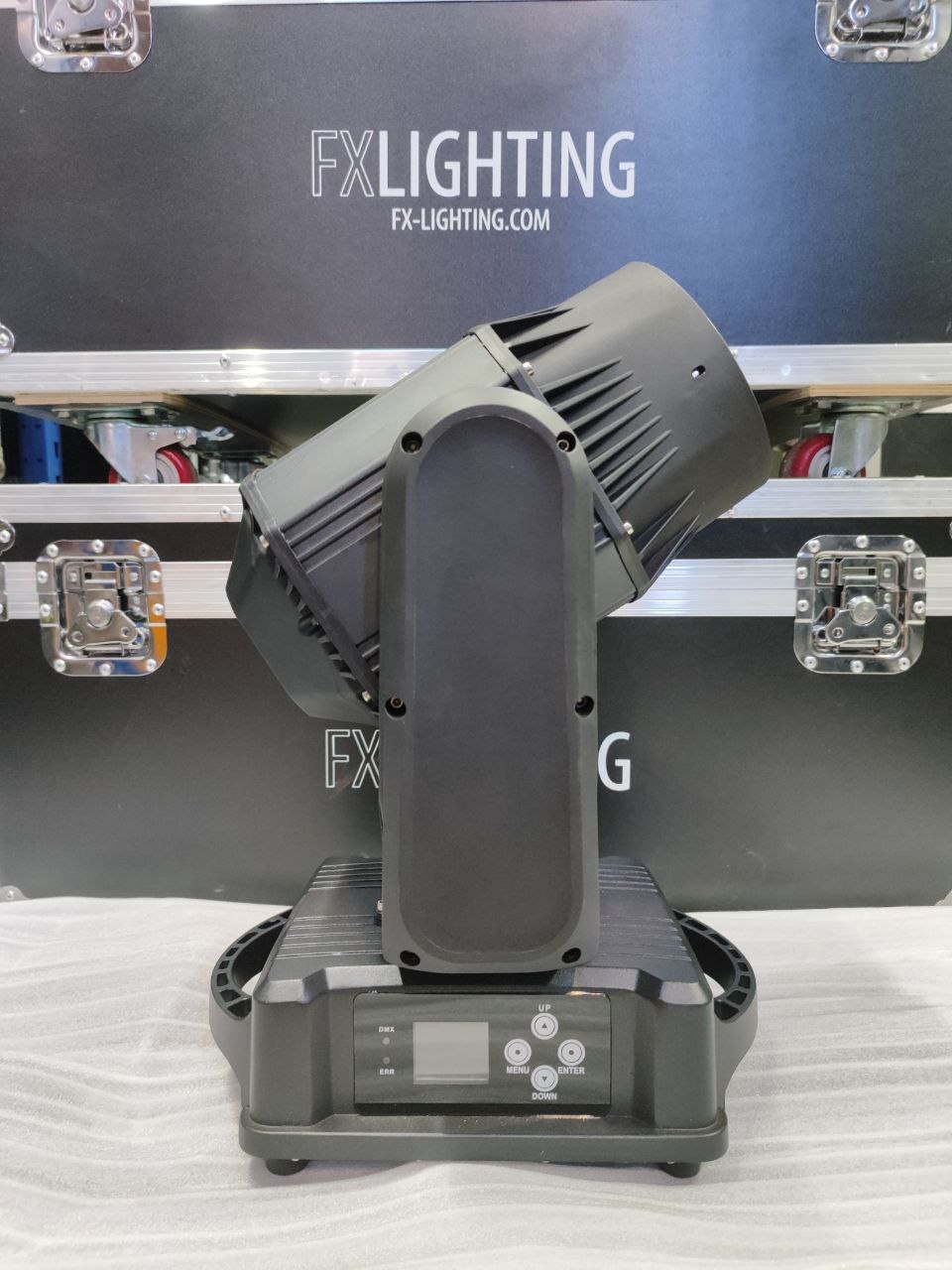

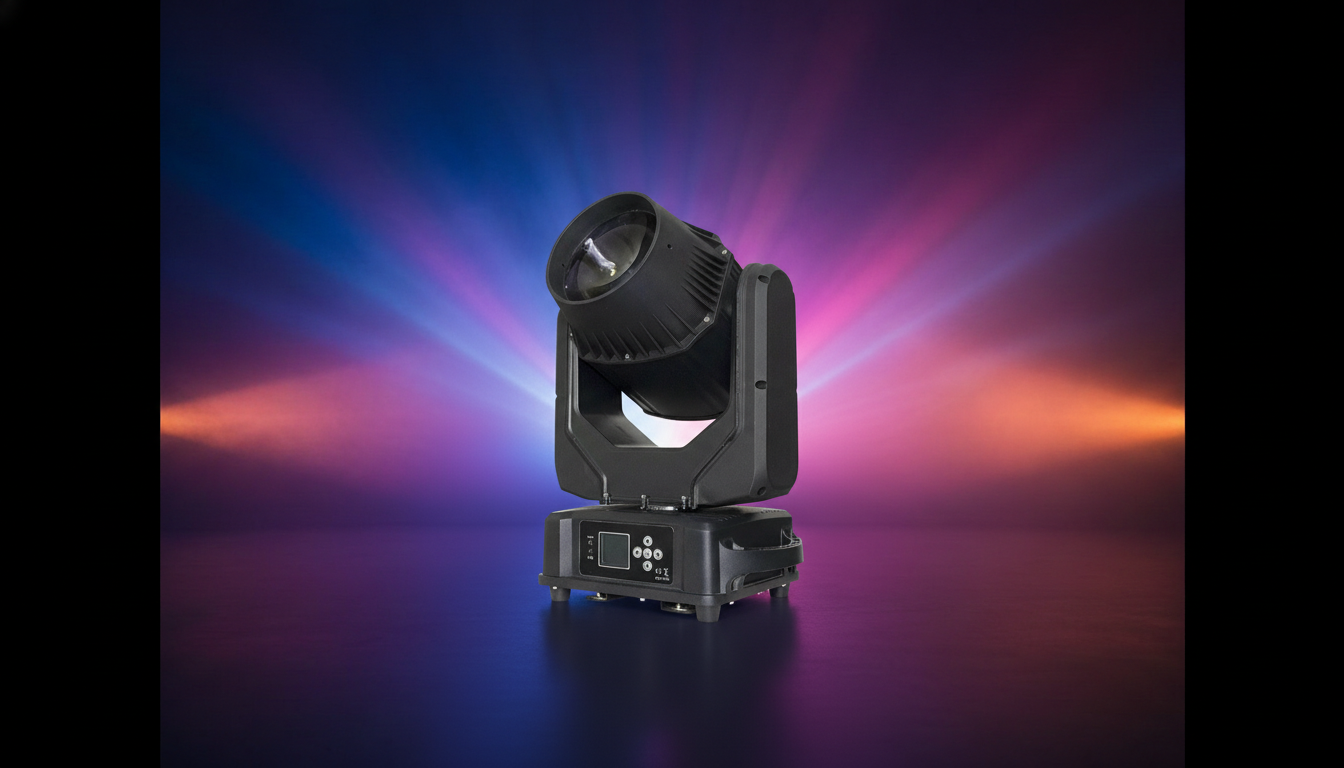

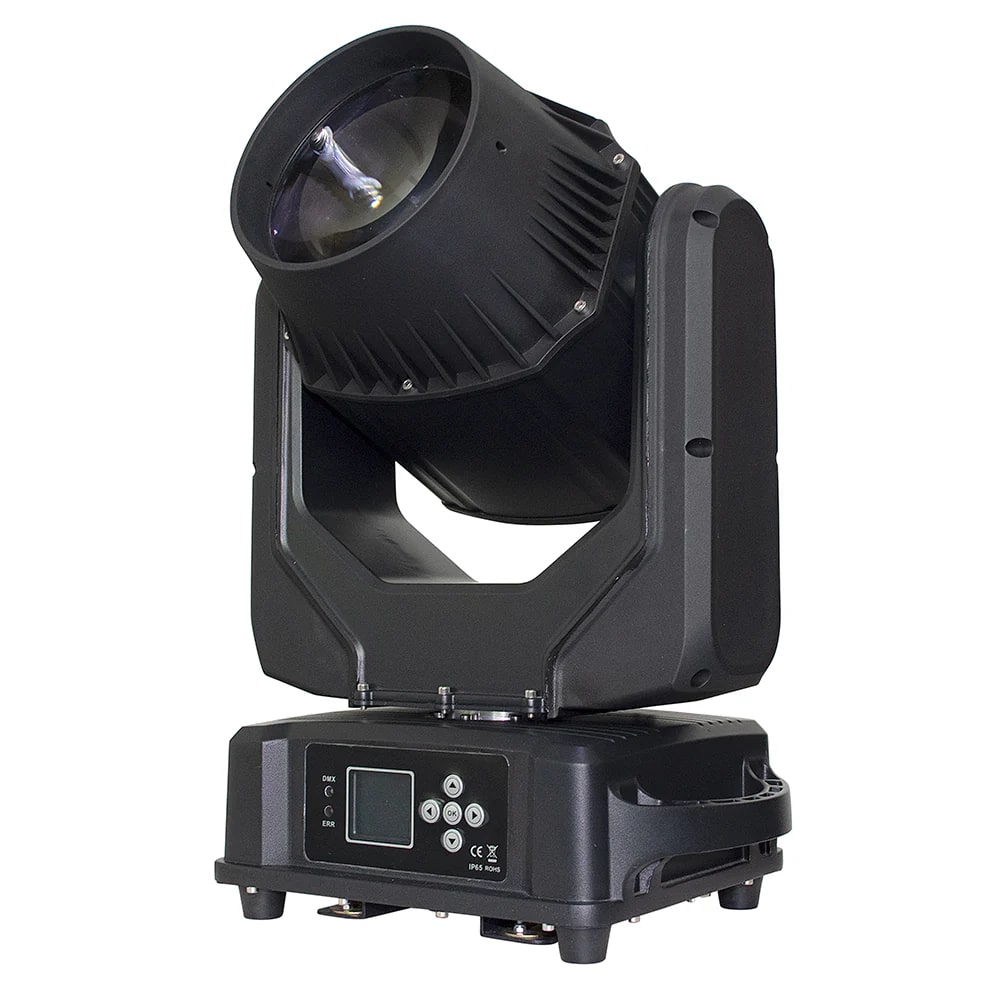

Onyx beam 200 IP65 — led beam
Onyx IP LED Beam — это профессиональный световой прибор класса IP65, предназначенный для использования в сложных погодных условиях и на открытых площадках. Прибор оснащен мощным светодиодным модулем мощностью 200 Вт, обеспечивающим яркий и узконаправленный луч. Данная статья представляет собой технический обзор характеристик, настроек и DMX-управления прибором.
1. Технические характеристики
Прибор обладает следующими техническими параметрами, которые делают его универсальным решением для профессионального освещения:
- Напряжение питания: AC 100–240 В, 50–60 Гц
- Потребляемая мощность: 350 Вт
- Источник света: Белый LED-модуль мощностью 200 Вт (световой поток 830 лм)
- Угол раскрытия луча: 1.6°
- Колесо гобо: 17 статичных гобо + открытая позиция (белый свет), эффект двунаправленного вращения и эффект дрожания (shake) с изменяемой скоростью
- Колесо цвета: 13 цветов + открытая позиция (белый свет), двунаправленный эффект радуги с изменяемой скоростью
- Эффекты: Многоцветное зеркало (Colorful mirror effect)
- Призма: 8-гранная + 16-гранная призма, двунаправленное вращение с изменяемой скоростью
- Движение (Pan/Tilt): Точное позиционирование с магнитным энкодером. Pan: 540° + точная подстройка (16-bit). Tilt: 270° + точная подстройка (16-bit)
- Диммирование: 0–100% линейное диммирование
- Стробоскоп: 1–25 Гц, случайный импульс и множественные строб-эффекты
- Управление: 14 каналов DMX
- Степень защиты: IP65 (защита от пыли и водяных струй)
- Срок службы источника: 50,000 часов
- Дисплей: Сенсорный ЖК-дисплей (английский и китайский языки)
2. Системные настройки (System Settings)
Настройка прибора осуществляется через интуитивно понятное меню на сенсорном дисплее. В таблице ниже приведены основные параметры системных настроек.
| Опция (Option) | Описание (Description) |
|---|---|
| Operating Mode | Выбор режима работы: DMX / Голосовое управление (Voice control) / Автоматические программы (Self-propelled 1-3). |
| DMX mode | Режим работы от консоли, прием сигнала DMX512. |
| Channel mode | Режим DMX-каналов: 14CH. |
| Horizontal inversion (Pan Invert) | Инверсия движения по оси X (Pan). Варианты: Closure (Нормально) / Turn on (Инверсия). |
| Flip vertically (Tilt Invert) | Инверсия движения по оси Y (Tilt). Варианты: Closure (Нормально) / Turn on (Инверсия). |
| Hall Error Correction | Обнаружение и коррекция ошибок синхронизации (колесо цвета, колесо гобо). Варианты: Closure (Выкл) / Turn on (Вкл). |
| Optocoupler error correction | Обнаружение ошибок синхронизации осей XY. Варианты: Closure (Выкл) / Turn on (Вкл). |
| Screen protector | Защита экрана (отключение в статичном режиме). Варианты: Closure (Всегда включен) / Turn on (Автоотключение). |
| Screen flip | Поворот экрана дисплея. Варианты: Closure (Нормально) / Turn on (Перевернут). |
| Synchronization Update | Синхронизация настроек/калибровки нескольких приборов по DMX-кабелю. |
| MIC sensitivity | Чувствительность микрофона для звуковой активации (диапазон 0–255, по умолчанию 20). |
| Reset | Сброс настроек до заводских параметров (Factory defaults). |
3. Таблица DMX-каналов (14CH Mode)
Для управления прибором используется стандартный протокол DMX512. В 14-канальном режиме доступны все основные функции, включая точное позиционирование и макросы.
| Канал | Функция | Значение (DMX) | Описание |
|---|---|---|---|
| 1 | Pan | 0-255 | Грубое движение по оси X (0-540°) |
| 2 | Pan-fine | 0-255 | Точное движение по оси X (16-bit) |
| 3 | Tilt | 0-255 | Грубое движение по оси Y (0-270°) |
| 4 | Tilt-fine | 0-255 | Точное движение по оси Y (16-bit) |
| 5 | Pan/Tilt Speed | 0-255 | Скорость движения Pan/Tilt (от быстрого к медленному) |
| 6 | Dimmer | 0-255 | Линейное диммирование (от 0% до 100%) |
| 7 | Shutter (Стробоскоп) | 0-3, 250-255 | Открыт (Свет включен) |
| 4-99 | Линейный стробоскоп (от медленного к быстрому) | ||
| 100-149 | Плавный стробоскоп (Ramp, от медленного к быстрому) | ||
| 150-199 | Эффект молнии (Lightning, от медленного к быстрому) | ||
| 200-249 | Случайный стробоскоп (Random, от медленного к быстрому) | ||
| 8 | Color Wheel (Колесо цвета) | 0-7 | Белый свет (Открыто) |
| 8-71 | Статичные цвета (Красный, Зеленый, Синий, Желтый и т.д.) | ||
| 72-127 | Половинчатые цвета (Сплит-цвета, например, Белый-Красный) | ||
| 128-255 | Эффект радуги: вращение против часовой (128-189), стоп (190), по часовой (191-255) | ||
| 9 | Static Gobo (Колесо гобо) | 0-2 | Открыто (Без гобо) |
| 3-70 | Выбор статичного гобо (Gobo 1 — Gobo 17) | ||
| 71-189 | Эффект дрожания гобо (Gobo Shake) с изменяемой скоростью | ||
| 190-255 | Вращение колеса гобо: против часовой (190-221), стоп (222), по часовой (223-255) | ||
| 10 | Color Macro (Макросы цвета) | 0-127 | Открыто |
| 128-255 | Цветовая рамка «Радуга» | ||
| 11 | Prism (Призма) | 0-127 | Открыто |
| 128-255 | 24-гранная призма (8+16) | ||
| 12 | Prism Indexing/Rotation | 0-127 | Индексация призмы (выбор угла) |
| 128-190 | Вращение против часовой стрелки (от быстрого к медленному) | ||
| 191-255 | Вращение по часовой стрелке (от медленного к быстрому) | ||
| 13 | Focus (Фокус) | 0-255 | Электронный фокус (от минимума к максимуму) |
| 14 | Control (Управление) | 0-199 | Нет функции |
| 200-205 | Сброс прибора (Reset, удерживать 5 сек) |
4. Дополнительные рекомендации
При использовании Onyx IP LED Beam рекомендуется соблюдать следующие правила эксплуатации:
- Для управления по протоколу RDM необходимо использовать DMX-кабель с сопротивлением 120 Ом и двунаправленные сплиттеры.
- Прибор оснащен системой термозащиты: при достижении температуры 75°C мощность автоматически снижается, а при 80°C прибор отключается для предотвращения повреждений.
- Встроенный вентилятор включается при температуре 46°C и отключается при снижении температуры до 43°C.
