Aqua SNAKE Led bar, 12х60 Вт, RGBW
Описание
Aqua Snake bar 1260 ip65
- Всепогодная версия,
- Поддержка ArtNet/ sACN,
- Встроенные складывающиеся струбцины, которые можно сдвинуть

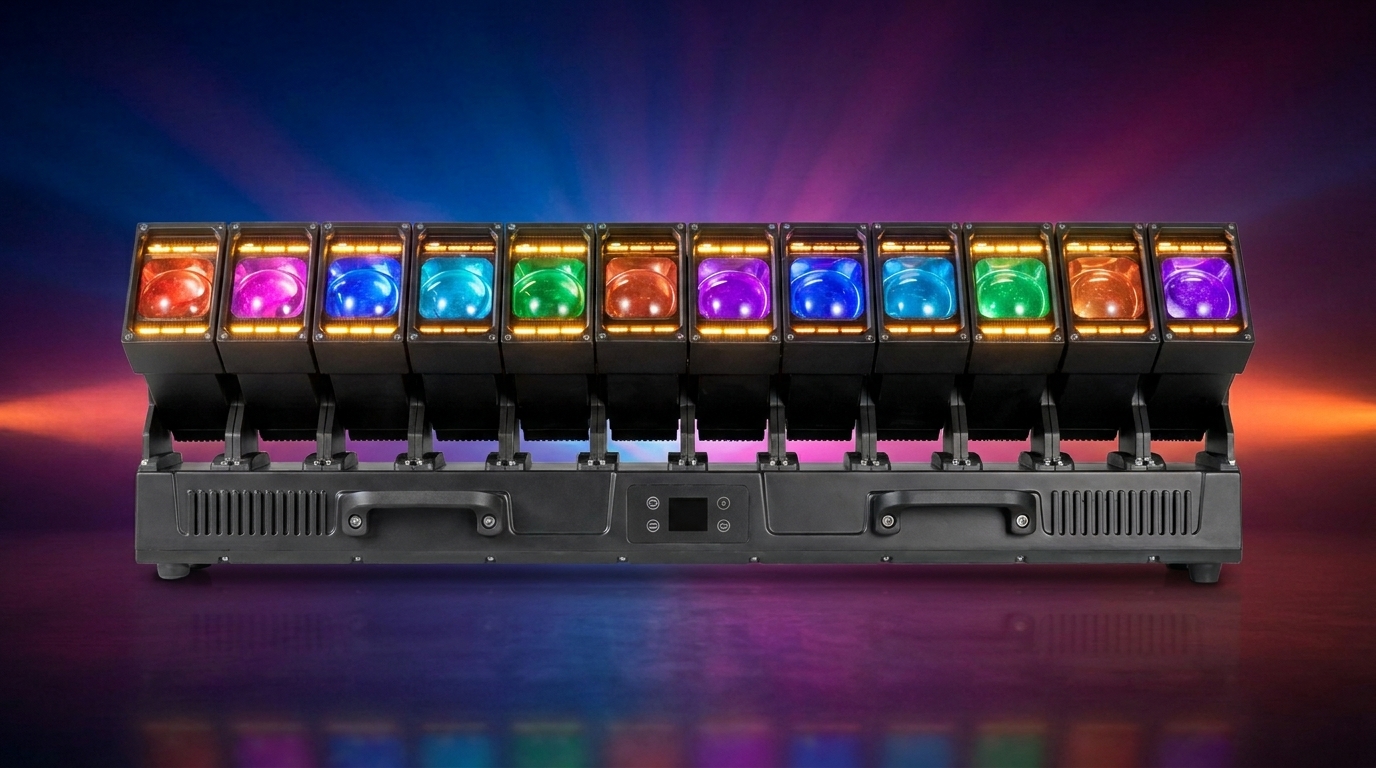

В мире профессионального сценического освещения выбор оборудования часто сводится к поиску идеального баланса между мощностью, универсальностью и надёжностью. AquaSnake 1260 — гибридная светодиодная вращающаяся голова класса wash/beam/effect, которая объединяет в одном корпусе 12 независимо управляемых мощных RGBW-модулей и массив из 432 пиксельных вспомогательных светодиодов. Прибор разработан в соответствии со стандартами CE и поддерживает протокол DMX512, что делает его совместимым с любым профессиональным световым пультом.
Эта статья написана для технических специалистов — световых дизайнеров, инженеров проката и технических директоров площадок, которые рассматривают данный прибор как профессиональный инструмент.
Ключевые технические характеристики
- Мощность: 1100 Вт
- Питание: AC 100–240 В, 50/60 Гц
- Основной свет: 12 × 60 Вт LED формата «4-в-1» (RGBW)
- Вспомогательный свет: 432 × 1 Вт двухцветных светодиода (белый + золотой)
- Диммирование: 32-bit, 0–100% линейное
- Стробирование: 1–30 Гц
- Рабочая температура: −30°C … +50°C
- Класс защиты: IP65 (улица)
- Корпус: металл, чёрный
- Протоколы управления: ArtNet, sACN DMX512 + RDM
- Обновление прошивки: через DMX-соединение
Область применения
Прибор ориентирован на малые и средние площадки, а также на проектные инсталляции, где требуется высокая зрелищность и гибкость управления: концертные залы, театры, студии, ночные клубы, бары, event-площадки и телевизионные студии. Широкий диапазон рабочих температур (от −30°C до +50°C) делает его пригодным для использования в сложных климатических условиях.
Источник света и оптическая система
Основу оптической системы составляют 12 светодиодных модулей по 60 Вт формата «4-в-1» (Red, Green, Blue, White). Каждый модуль управляется независимо по оси наклона (Y-axis), зуму (Scaling) и цвету, что позволяет создавать сложные пиксельные паттерны внутри одного прибора без использования дополнительного оборудования.
Вспомогательная система — 432 двухцветных светодиода (белый + золотой/CTO) — формирует широкую фоновую заливку и декоративные эффекты. В максимальном DMX-режиме они управляются по отдельным сегментам: до 6 зон на каждый из 12 модулей.
Линейное 32-битное диммирование обеспечивает исключительную плавность затухания без видимых ступеней — критически важное качество для телевизионных съёмок и театральных постановок. Диапазон цветовой температуры — от тёплого 2700K до холодного 19000K.
Управление движением и позиционирование
Одной из главных особенностей прибора является независимое управление по оси Y (Tilt) для каждого из 12 светодиодных модулей. Каждый модуль имеет собственный канал грубой настройки, канал точной подстройки (Fine tune) и канал скорости движения. Это открывает возможность создания «волновых» и «веерных» эффектов движения внутри одного прибора.
Аналогичная логика применяется к зумированию: каждый из 12 модулей имеет собственный канал Scaling, позволяющий одновременно формировать как узкие лучи, так и широкую заливку в рамках одного прибора. Встроенная библиотека содержит 51 макрос движения по оси Y с регулировкой начальной позиции, амплитуды и скорости.
Система программной калибровки позволяет скорректировать начальные позиции моторов в диапазоне ±127 шагов — это компенсирует погрешности механического монтажа и упрощает выравнивание нескольких приборов в риге. Предусмотрена программная инверсия оси Y и пиксельного направления, что удобно при перевёрнутом монтаже.
Цветосмешение и встроенные эффекты
Система цветосмешения поддерживает два режима работы: RGBW (прямое управление каналами 0–100%) и CMY (инвертированная логика, 100–0%). Переключение режима осуществляется через системные настройки без вмешательства в патч пульта.
Встроенная библиотека эффектов включает 251 макрос цвета — от чистых спектральных цветов до плавных и резких цветовых переходов. Встроенные LED-эффекты с независимой регулировкой скорости и задержки (delay) позволяют создавать «бегущие волны» по пикселям без медиасервера. Для вспомогательного света предусмотрено 23 отдельных эффекта с выбором между плавным градиентом и резким переключением.
Стробирование реализовано в нескольких режимах: классическое, случайное (Random), пульсирующее (Pulse), «открыть быстро — закрыть медленно» и обратное. Независимый слой фонового цвета (Background color) с собственным диммером позволяет создавать многослойные световые картины. Присутствует CTO-эмуляция для согласования с тёплыми источниками света на площадке.
DMX-профили: выбор под задачу
AquaSnake 1260 предлагает 7 DMX-профилей, что позволяет использовать один прибор в совершенно разных сценариях — от небольшого клуба с простым пультом до сложной шоу-системы с медиасервером.
- 26CH — базовый режим, единое управление всеми модулями как одним прибором.
- 59CH — расширенный базовый режим с индивидуальным Tilt и Zoom для каждого модуля.
- 128CH — индивидуальное управление RGBW для каждого из 12 пикселей.
- 152CH — режим 128CH с добавлением расширенных параметров эффектов.
- 182CH — полный контроль с дополнительными параметрами управления.
- 314CH — полный пиксельный контроль с раздельным управлением вспомогательным светом по зонам.
- 329CH — максимальный режим: Fine-tune для каждого параметра каждого пикселя, включая 6 независимых сегментов вспомогательного света (белый + жёлтый) на каждый из 12 модулей.
В режиме 329CH оператор получает полный контроль: Tilt + Fine Tilt, Zoom, Dimmer + Fine Dimmer, RGBW + Fine RGBW для каждого модуля. Это делает прибор полноценным инструментом для пиксель-маппинга при работе с медиасерверами.
Протоколы управления: DMX512 и RDM
Прибор полностью соответствует стандарту DMX512 и поддерживает протокол двусторонней связи RDM (Remote Device Management) — расширение стандарта DMX512-A. RDM позволяет удалённо назначать адреса, читать диагностику и управлять параметрами без физического доступа к прибору.
Для корректной работы необходимо использовать двухжильный экранированный кабель с разъёмами XLR 3-pin и обязательно устанавливать терминатор 120 Ом (между пинами 2 и 3) на последнем приборе в цепи. Для RDM применяйте только двунаправленные сплиттеры — стандартные однонаправленные блокируют обратный сигнал и делают поиск приборов невозможным. Расчёт адреса: адрес следующего прибора равен адресу текущего плюс количество его каналов; первый прибор — A001.
Режимы работы без пульта
Помимо управления по DMX, прибор поддерживает несколько автономных режимов, что делает его пригодным для использования без светового пульта. В режиме Self-Drive 1 и Self-Drive 2 прибор воспроизводит одну из двух встроенных программ в автоматическом цикле. В режиме Voice-Controlled прибор реагирует на звуковые импульсы: при обнаружении звука запускает сцену, иначе удерживает последнее состояние. Режим Master-Slave позволяет синхронизировать несколько приборов через DMX-линию без пульта.
Система диагностики и мониторинга
AquaSnake 1260 оснащён многоуровневой системой самодиагностики, доступной через встроенное меню или по протоколу RDM. Через меню «Sensor information» отслеживается температура каждого из 12 модулей: отображение ---℃ сигнализирует об обрыве датчика, ***℃ — о коротком замыкании в цепи датчика. Состояние датчиков Холла по осям X, Y и зума отображается в пяти уровнях детализации.
Меню «DMX data monitoring» показывает значения всех каналов в реальном времени — незаменимый инструмент при отладке патча. Ошибки связи между платами (IC1/IC2) и неисправности оптопар осей фиксируются при перезагрузке. Версии прошивок дисплейной платы, световой платы A и B доступны в меню «Hardware/Software version».
Монтаж и требования к эксплуатации
Прибор допускает горизонтальный монтаж, монтаж под углом и перевёрнутый монтаж. Для крепления используется система быстрого замка (Quick-lock) с отдельной точкой крепления страховочного троса. Точка подвеса должна выдерживать нагрузку, не менее чем в 10 раз превышающую вес прибора. Страховочный трос является обязательным элементом — крепить его к ручке прибора запрещено, только к специальному подвесному узлу.
Рекомендуемое время непрерывной работы — не более 10 часов; интервал между запусками — не менее 10 минут. Минимальное расстояние до горючих материалов при монтаже — 0,5 м; от поверхности прибора до освещаемых объектов — не менее 2,5 м. Охлаждение принудительное (вентиляторы), требуется ежемесячная очистка вентиляционных отверстий от пыли во избежание перегрева. При перепаде температур после транспортировки необходимо выдержать прибор при комнатной температуре перед включением, чтобы исключить образование конденсата.
Типичные неисправности и их устранение
Прибор не реагирует на пульт после сброса. Следует проверить стартовый адрес, целостность DMX-кабеля и наличие терминатора; при необходимости добавить сплиттер.
Тусклый луч. Необходимо очистить линзы и оптические элементы от загрязнений; проверить ресурс LED-источников.
Прибор работает прерывисто. Вероятная причина — перегрев из-за засорения вентилятора. Следует очистить вентиляционные отверстия и проверить температуру модулей через меню диагностики.
Прибор не запускается. Необходимо проверить предохранитель на разъёме питания и контакты всех внутренних разъёмов плат.
RDM не находит прибор. Причина — использование однонаправленного сплиттера. Следует заменить его на двунаправленный и проверить целостность линий 2 и 3 XLR-кабеля.
Ошибка температурного датчика. Требуется диагностика и ремонт квалифицированным техником — самостоятельное вмешательство не допускается.
Итог: для кого этот прибор?
AquaSnake 1260 — многофункциональный гибрид wash/beam/pixel-effect, способный заменить сразу несколько классических приборов на ферме. Независимое управление наклоном, зумом и цветом каждого из 12 мощных RGBW-модулей в сочетании с массивом из 432 пиксельных вспомогательных светодиодов открывает широкие возможности для создания сложных световых картин.
Широкий выбор DMX-профилей — от 26 до 329 каналов — позволяет использовать прибор как в небольших клубах на базовых настройках, так и на масштабных шоу с медиасерверами и пиксель-маппингом. Поддержка RDM, детальная система телеметрии и возможность обновления прошивки через DMX делают его обслуживание предсказуемым и удобным для технических служб. Прибор рекомендован для прокатных компаний, технических директоров площадок и световых дизайнеров, работающих с концертными залами, театрами, клубами и event-площадками.
